一覧

デラックス・ステーション・ワゴン、ホイールベース3200MM、ショート・オーバーハング
447.811 => LUXUSKOMBI
M: 651950, 654920
GM: 711680
GA: 722908, 722965

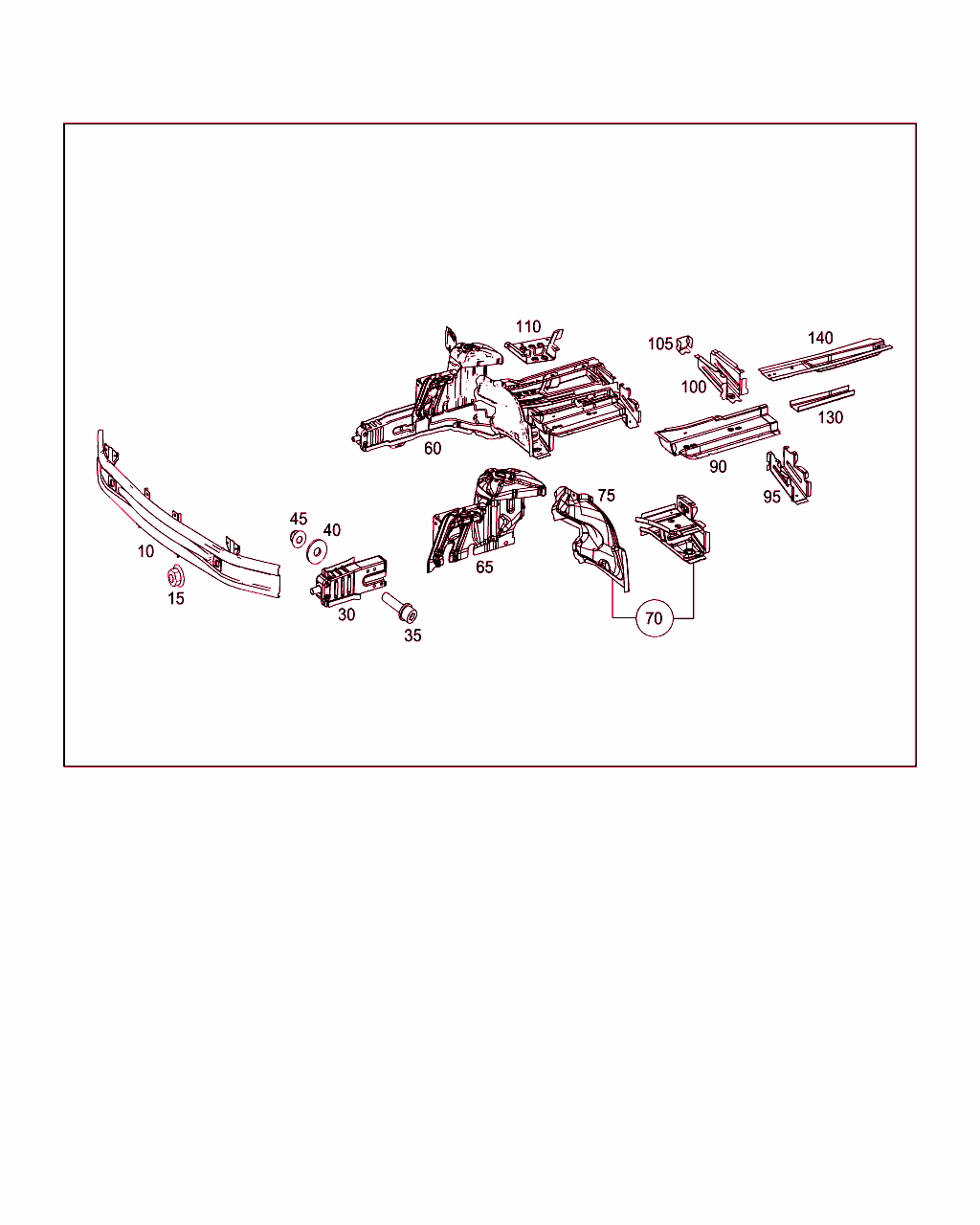

Schema

B62030000571.180222

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 447 620 05 30
クロスメンバ
バンパ、下 		001
15 A 004 990 80 50
ヘキサゴン・ナット
クロス・メンバ固定部
M30X1,5 		002
30 A 447 620 08 87
サイドメンバ
左フロント 		001
30 A 447 620 09 87
サイドメンバ
右フロント 		001
35 A 639 990 00 23
ボルト、特殊形状
左フロント・サイド・メンバ 		004
35 A 639 990 00 23
ボルト、特殊形状
右フロント・サイド・メンバ 		004
40 N 000000 004228
ウインドウ
左フロント・サイド・メンバ 		004
40 N 000000 004228
ウインドウ
右フロント・サイド・メンバ 		004
45 N 913023 012002
ナット
左フロント・サイド・メンバ
M12X1.5 		004
45 N 913023 012002
ナット
右フロント・サイド・メンバ
M12X1.5 		004
60 A 447 620 26 00
サイドメンバ
左 		001
60 A 447 620 27 00
サイドメンバ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: MX1/MX2
ｺｰﾄﾞ日付指定名称
[MX1]20100326ディーゼル・エンジンOM999 DE16LA 65 KW 4000RPM
20100422エンジンOM 622 DE 16 LA 65 KW (88 PS) 3800/MIN
[MX2]20100326ディーゼル・エンジンOM999 DE16LA 85 KW 4000RPM
20100422ディーゼル・エンジンOM 622 DE 16 LA 84 KW(114PS) 3800RPM
 		001
60 A 447 620 26 00
サイドメンバ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZG2
ｺｰﾄﾞ日付指定名称
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		001
60 A 447 620 27 01
サイドメンバ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ME4
ｺｰﾄﾞ日付指定名称
[ME4]20071109ディーゼル・エンジン OM642 DE30LA 165KW (224 PS) 3800/RPM
20071122*** 自由に使用可能 ***
20170927E-CELL 145 KW
20171017電気モータ145 KW
 		001
60 A 447 620 28 00
サイドメンバ
右 		001
60 A 447 620 29 00
サイドメンバ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: MX1/MX2
ｺｰﾄﾞ日付指定名称
[MX1]20100326ディーゼル・エンジンOM999 DE16LA 65 KW 4000RPM
20100422エンジンOM 622 DE 16 LA 65 KW (88 PS) 3800/MIN
[MX2]20100326ディーゼル・エンジンOM999 DE16LA 85 KW 4000RPM
20100422ディーゼル・エンジンOM 622 DE 16 LA 84 KW(114PS) 3800RPM
 		001
60 A 447 620 28 00
サイドメンバ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZG2
ｺｰﾄﾞ日付指定名称
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		001
60 A 447 620 28 01
サイドメンバ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ME4
ｺｰﾄﾞ日付指定名称
[ME4]20071109ディーゼル・エンジン OM642 DE30LA 165KW (224 PS) 3800/RPM
20071122*** 自由に使用可能 ***
20170927E-CELL 145 KW
20171017電気モータ145 KW
 		001
65 A 447 620 30 00
ホイール・ハウス
左フロント 		001
65 A 447 620 32 00
ホイール・ハウス
右フロント 		001
70 A 447 620 01 31
コンソール
左フロント・ジャッキ・サポート 		001
70 A 447 620 02 31
コンソール
右フロント・ジャッキ・サポート 		001
75 A 447 622 19 16
増幅
左ホイール･ハウス 		001
75 A 447 622 20 16
増幅
右ホイール･ハウス 		001
90 A 639 616 12 75
ボックス
左フロント・エントランス 		001
90 A 639 616 13 75
ボックス
右フロント・エントランス 		001
95 A 447 622 31 16
増幅
左フロント・エントランス 		001
95 A 447 622 32 16
増幅
右フロント・エントランス 		001
110 A 447 620 74 00
増幅
サイド・メンバー左側に 		001
130 A 639 622 93 16
増幅
左レインフォース 		001
130 A 639 622 94 16
増幅
右レインフォース 		001
140 A 639 611 15 16
増幅
左フロント・サイド・メンバ・クロージング・プレート 		001
140 A 639 611 16 16
増幅
右フロント・サイド・メンバ・クロージング・プレート 		001
