デラックス・ステーション・ワゴン、ホイールベース3200MM、ロング・オーバーハング
447.813 => LUXUSKOMBI
M: 274920, 651950, 654920
GM: 711680
GA: 722908, 722965, 722994

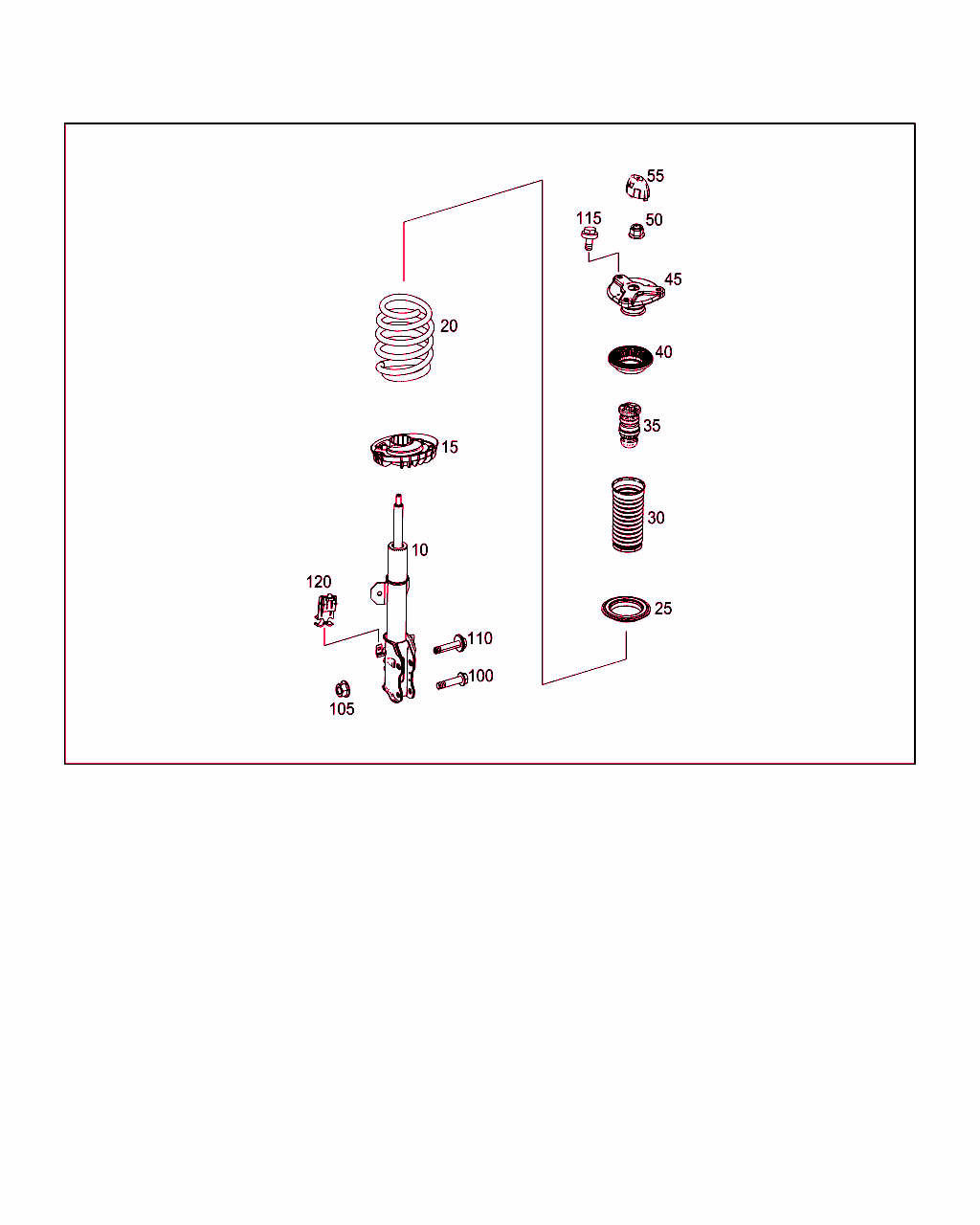

Schema

B32040000408.140818

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 447 320 55 38
スプリング・ストラット
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF7
ｺｰﾄﾞ日付指定名称
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
10 A 447 320 65 38
スプリング・ストラット
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF7+Z11
ｺｰﾄﾞ日付指定名称
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		002
10 A 447 320 28 38
スプリング・ストラット
左および右

これに変更 A 447 320 56 38
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
 		002
10 A 447 320 56 38
スプリング・ストラット
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
 		002
10 A 447 320 28 38
スプリング・ストラット
左および右

[002]まで ｼｬｼ: 3 004190 => まで 日付: 12/06/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
10 A 447 320 56 38
スプリング・ストラット
左および右

[003]から ｼｬｼ: 3 004191 => から 日付: 12/06/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
10 A 447 320 62 38
スプリング・ストラット
左および右

これに変更 A 447 320 15 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+Z11/CF8+Z11
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
10 A 447 320 15 00
スプリング・ストラット
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+Z11/CF8+Z11
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
10 A 447 320 59 38
スプリング・ストラット
左および右

[004]まで ｼｬｼ: 3 018531 => まで 日付: 07/11/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002 L
10 A 447 320 10 00
スプリング・ストラット
左

[005]から ｼｬｼ: 3 018532 => から 日付: 07/11/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+ZG2/CA1+Z11+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		001 L
10 A 447 320 11 00
スプリング・ストラット
右

[005]から ｼｬｼ: 3 018532 => から 日付: 07/11/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		001 L
15 A 447 323 01 42
スプリング・プレート
左および右内側 		002
20 A 447 321 10 04
コイル・スプリング
左および右

これに変更 A 447 321 07 00
• +001 A 447 323 08 00

ﾌｯﾄﾉｰﾄ解説
[006]
注文の際には、補助コードを明記してください:                                         60 = 赤、61 = 青
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
20 A 447 321 07 00
コイル・スプリング
左および右

ﾌｯﾄﾉｰﾄ解説
[006]
注文の際には、補助コードを明記してください:                                         60 = 赤、61 = 青
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
20 A 447 321 12 04
コイル・スプリング
左および右

これに変更 A 447 321 09 00
• +001 A 447 323 08 00

ﾌｯﾄﾉｰﾄ解説
[006]
注文の際には、補助コードを明記してください:                                         60 = 赤、61 = 青
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
20 A 447 321 09 00
コイル・スプリング
左および右

ﾌｯﾄﾉｰﾄ解説
[006]
注文の際には、補助コードを明記してください:                                         60 = 赤、61 = 青
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
25 A 172 322 01 84
スプリング・ワッシャ
左および右上部
18,00 MM

♦ 以下から選択できます A 447 324 03 84 		002
25 A 447 324 03 84
スプリング・シム
左および右上部
26,6MM

♦ 以下から選択できます A 172 322 01 84 		002
25 A 172 322 01 84
スプリング・ワッシャ
左および右上部
18,00 MM

♦ 以下から選択できます A 447 324 03 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+XA5+ZG2/CA1+Z11+ZG2/CA1+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[XA5]20070816重量バリエーション 3.2トン (1,550/1,650)
20090609重量バリエーション 3,200 KG
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		002 L
25 A 447 324 03 84
スプリング・シム
左および右上部
26,6MM

♦ 以下から選択できます A 172 322 01 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+XA5+ZG2/CA1+Z11+ZG2/CA1+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[XA5]20070816重量バリエーション 3.2トン (1,550/1,650)
20090609重量バリエーション 3,200 KG
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		002 L
25 A 447 324 03 84
スプリング・シム
左および右上部
26,6MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+XA5/CA1+Z11/CF8+XA5/CF8+Z11
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[XA5]20070816重量バリエーション 3.2トン (1,550/1,650)
20090609重量バリエーション 3,200 KG
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
30 A 447 323 00 92
ベローズ
左および右 		002
35 A 447 321 11 06
ストップ・バッファ
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/CF8/ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
40 A 447 321 00 83
スライド・ベアリング
左および右 		002
45 A 639 323 07 20
サポートベアリング
左および右 		002
50 N 000000 003277
ナット
スプリング・ストラット
M14X1.5 		002
55 A 447 323 00 38
プロテクト・キャップ 002
100 N 910105 014009
6角ボルト
スプリング・ストラットをステアリング・ナックルに、下部
M14X1,5X70 		002
105 A 639 990 01 54
ヘキサゴン・ナット
スプリング・ストラットをステアリング・ナックルに、下部
M14X1.5 		004
110 A 001 990 77 00
6角ボルト
エキセントリック・ボルト 		002
115 A 002 990 90 00
コンビ6角ボルト
サポート・ベアリングをボディに取り付ける
M10X24

これに変更 A 006 990 09 00

ﾌｯﾄﾉｰﾄ解説
[012]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: E 824999 => まで 日付: 01/12/2014
[014]まで ｼｬｼ: => まで 日付: 05/05/2014
 		006
115 A 006 990 09 00
コンビ6角ボルト
サポート・ベアリングをボディに取り付ける
M10X24 		006
120 A 002 995 47 77
ライン・ホルダ
左フロント・スプリング・ストラットに 		001
120 A 002 995 47 77
ライン・ホルダ
右フロント・スプリング・ストラットに 		001
