一覧

デラックス・ステーション・ワゴン、ホイールベース3200MM、ロング・オーバーハング
447.813 => LUXUSKOMBI
M: 274920, 651950, 654920
GM: 711680
GA: 722908, 722965, 722994

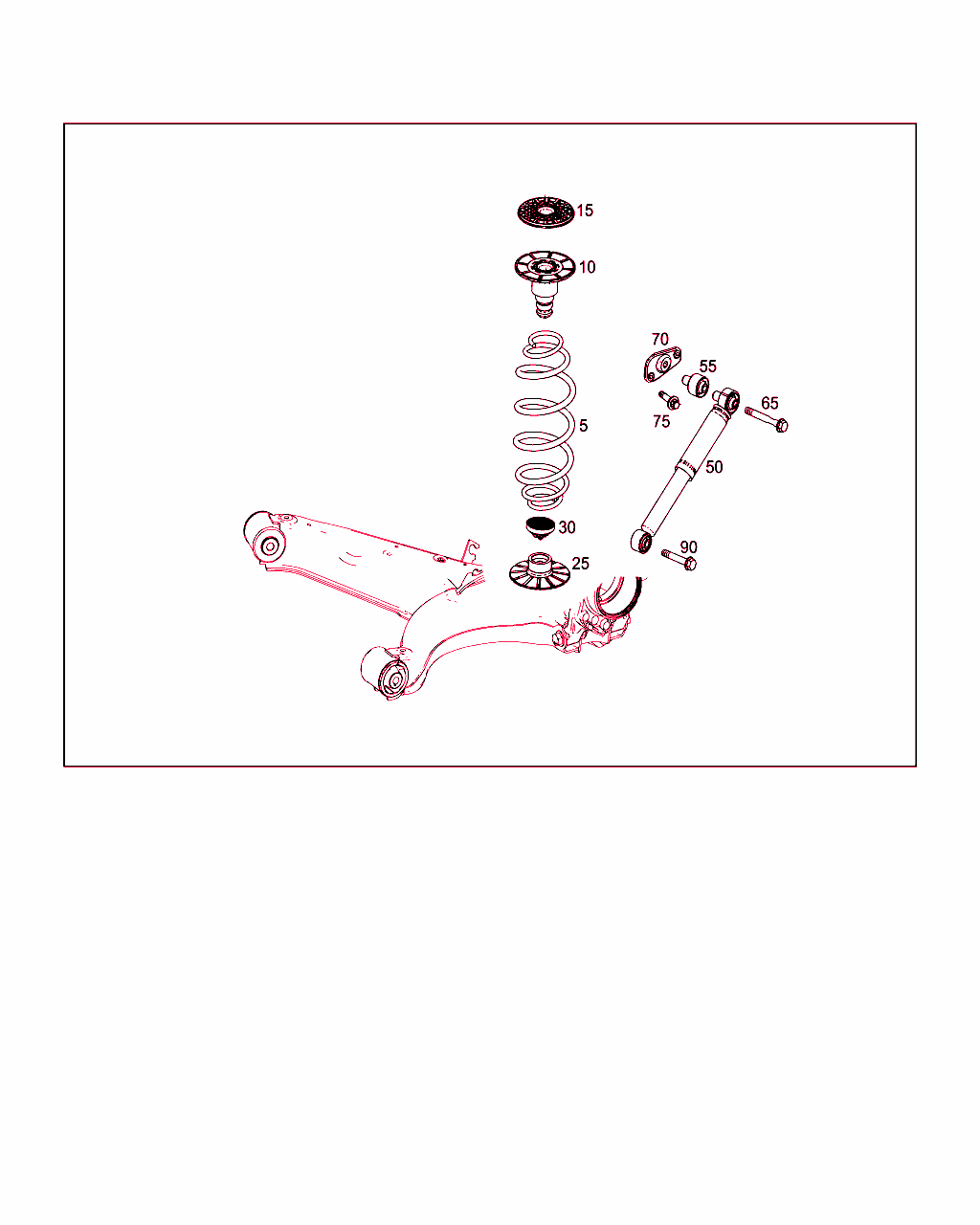

Schema

B32322000013.160218

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 636 324 01 04
バレル・スプリング
カラー・コード: 1 X ホワイト

これに変更 A 447 324 07 00

ﾌｯﾄﾉｰﾄ解説
[012]
次の車台番号以前の車両には古い部品番号のものを使用すること
[408]
2 個 1 組でのみ交換可能

[020]まで ｼｬｼ: => まで 日付: 31/07/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
5 A 636 324 01 04
バレル・スプリング
カラー・コード: 1 X ホワイト

これに変更 A 447 324 07 00

ﾌｯﾄﾉｰﾄ解説
[012]
次の車台番号以前の車両には古い部品番号のものを使用すること
[408]
2 個 1 組でのみ交換可能

[021]まで ｼｬｼ: => まで 日付: 14/05/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CA1+ZG2/CF7
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
5 A 636 324 01 04
バレル・スプリング
カラー・コード: 1 X ホワイト

これに変更 A 447 324 07 00

[022]から ｼｬｼ: => から 日付: 14/05/2015
[023]まで ｼｬｼ: 3 344886 => まで 日付: 07/07/2017

ﾌｯﾄﾉｰﾄ解説
[012]
次の車台番号以前の車両には古い部品番号のものを使用すること
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/CA1+ZG2/CA1+Z11+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		002
5 A 447 324 07 00
バレル・スプリング
カラー・コード: 1 X グリーン

♦ 以下から選択できます A 447 324 12 04

[022]から ｼｬｼ: => から 日付: 14/05/2015

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/CA1+ZG2/CA1+Z11+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		002
5 A 636 324 01 04
バレル・スプリング
カラー・コード: 1 X ホワイト

これに変更 A 447 324 07 00

ﾌｯﾄﾉｰﾄ解説
[012]
次の車台番号以前の車両には古い部品番号のものを使用すること
[408]
2 個 1 組でのみ交換可能

[023]まで ｼｬｼ: 3 344886 => まで 日付: 07/07/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+Z11/CF7+Z11
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
5 A 447 324 07 00
バレル・スプリング
カラー・コード: 1 X グリーン

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+Z11/CF7+Z11
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
5 A 447 324 12 04
バレル・スプリング
カラー・コード: 3 X ホワイト

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CA1+ZG2/CF7
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
5 A 447 324 12 04
バレル・スプリング
カラー・コード: 3 X ホワイト

♦ 以下から選択できます A 447 324 07 00

[022]から ｼｬｼ: => から 日付: 14/05/2015

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/CA1+ZG2/CA1+Z11+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		002
5 A 447 324 12 04
バレル・スプリング
カラー・コード: 3 X ホワイト

♦ 以下から選択できます A 636 324 01 04

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZG2
ｺｰﾄﾞ日付指定名称
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
5 A 636 324 01 04
バレル・スプリング
カラー・コード: 1 X ホワイト

♦ 以下から選択できます A 447 324 12 04

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZG2
ｺｰﾄﾞ日付指定名称
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
5 A 447 324 09 04
バレル・スプリング
カラー・コード: 2 X イエロー

♦ 以下から選択できます A 447 324 08 04

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
5 A 447 324 07 00
バレル・スプリング
カラー・コード: 1 X グリーン

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+XA5/CA1+XA5+Z11/CA1+XA5+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[XA5]20070816重量バリエーション 3.2トン (1,550/1,650)
20090609重量バリエーション 3,200 KG
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
5 A 447 324 08 04
バレル・スプリング
カラー・コード: 1 X イエロー

♦ 以下から選択できます A 447 324 09 04

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
10 A 447 321 00 06
補助スプリング

これに変更 A 447 324 01 00
• +001 A 447 324 10 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CA1+ZG2/CF7/CF8
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
10 A 447 324 01 00
補助スプリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CA1+ZG2/CF7/CF8
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
10 A 447 321 00 06
補助スプリング

[020]まで ｼｬｼ: => まで 日付: 31/07/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZG2
ｺｰﾄﾞ日付指定名称
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
15 A 447 324 10 84
スプリング・シム
上

[031]から ｼｬｼ: 3 138112 => から 日付: 29/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CA1+ZG2/CF7
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
15 A 447 324 10 84
スプリング・シム
上

♦ 以下から選択できます A 447 324 12 84

[032]まで ｼｬｼ: 3 138111 => まで 日付: 29/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CA1+ZG2/CF7
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
15 A 447 324 12 84
スプリング・シム
上

♦ 以下から選択できます A 447 324 10 84

[032]まで ｼｬｼ: 3 138111 => まで 日付: 29/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CA1+ZG2/CF7
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
15 A 447 324 10 84
スプリング・シム
上

[031]から ｼｬｼ: 3 138112 => から 日付: 29/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
15 A 447 324 10 84
スプリング・シム
上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
15 A 447 324 12 84
スプリング・シム
上

[032]まで ｼｬｼ: 3 138111 => まで 日付: 29/01/2016

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
[419]
部品はVEDOCで登録してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
15 A 447 324 10 84
スプリング・シム
上

♦ 以下から選択できます A 447 324 12 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZG2
ｺｰﾄﾞ日付指定名称
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002 L
15 A 447 324 02 00
スプリング・シム
上

♦ 以下から選択できます A 447 324 03 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+XA5/CA1+XA5+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[XA5]20070816重量バリエーション 3.2トン (1,550/1,650)
20090609重量バリエーション 3,200 KG
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
15 A 447 324 03 00
スプリング・シム
上

♦ 以下から選択できます A 447 324 02 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+XA5/CA1+XA5+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[XA5]20070816重量バリエーション 3.2トン (1,550/1,650)
20090609重量バリエーション 3,200 KG
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
15 A 447 324 12 84
スプリング・シム
上

♦ 以下から選択できます A 447 324 10 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZG2
ｺｰﾄﾞ日付指定名称
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002 L
25 A 447 324 05 84
スプリング・シム
下 		002
30 A 447 324 06 84
スプリング・シム
下 		002
50 A 447 326 42 00
ショック・アブソーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
 		002
50 A 447 326 42 00
ショック・アブソーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF8+Z11
ｺｰﾄﾞ日付指定名称
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
[Z11]20000510輸出用特別仕様 II、オフ・ロード車
20091012悪路仕様
 		002
50 A 447 326 42 00
ショック・アブソーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
50 A 447 326 42 00
ショック・アブソーバ

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF7
ｺｰﾄﾞ日付指定名称
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
 		002
50 A 447 326 42 00
ショック・アブソーバ

[033]から ｼｬｼ: 3 149387 => から 日付: 28/02/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1+XA5/XA5+ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[XA5]20070816重量バリエーション 3.2トン (1,550/1,650)
20090609重量バリエーション 3,200 KG
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
65 A 003 990 13 04
ボルト
ショック・アブソーバ上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/CF8/ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		002
70 A 447 326 00 78
コンソール
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/CF8/ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		001
70 A 447 326 01 78
コンソール
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CA1/CF7/CF8/ZG2
ｺｰﾄﾞ日付指定名称
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		001
75 N 000000 003648
6角丸頭ボルト
コンソールに
M6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: CF7/CA1/CF8/ZG2
ｺｰﾄﾞ日付指定名称
[CF7]20080425コンフォート・シャーシ
20090609コンフォート・シャーシ
[CA1]20100427ストローク選択式ダンパ
20100507シャーシ・アジリティ・コントロール
[CF8]20100723スポーツ・シャーシ
20101217スポーツ・シャーシ
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
 		004
90 N 000000 004236
6角ボルト
ショック・アブソーバをステアリング・ナックルに、下部 		002
