一覧

Sprinter平ボディ、ホイール・ベース 4025 mm、3.5 TO
903.413 => SPRINTER 310 D,312 D
M: 602980
GM: 711612
GA: 722375
VA: 730409, 730413
HA: 741408
LG: 763100

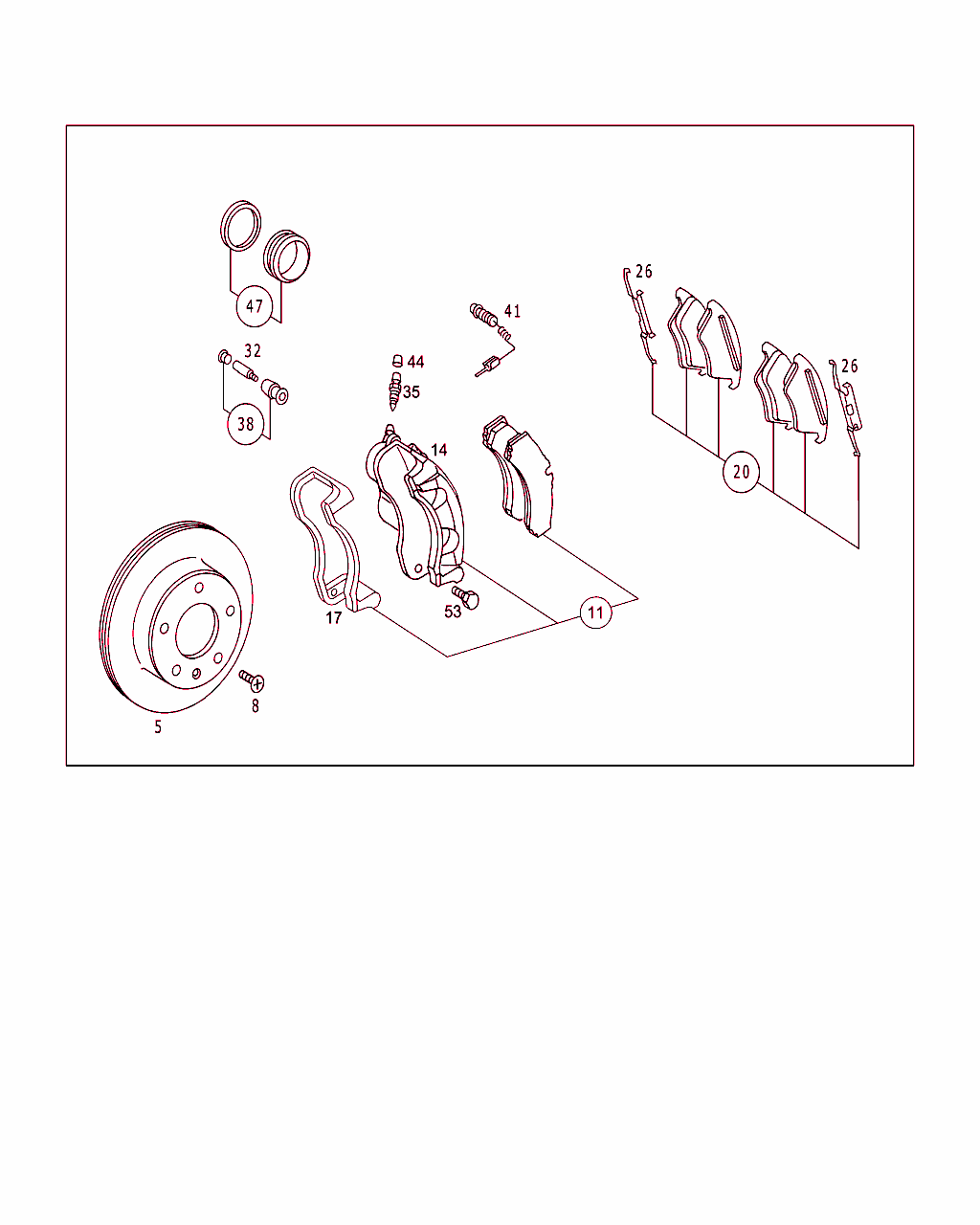

Schema

B42030000074.120719

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 902 421 06 12
ブレーキ・ディスク

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		002
8 N 000965 008008
ボルト
ホイール・ハブに取り付けるブレーキ・ディスク

これに変更 N 000965 008051

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		002
8 N 000965 008051
ボルト
ホイール・ハブに取り付けるブレーキ・ディスク

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		002
11 A 901 420 19 01
ブレーキ・キャリパ
左摩耗インジケータ装備、ライニング付き
TEVES,JURID

ﾌｯﾄﾉｰﾄ解説
[031]
ﾌﾛﾝﾄ･ｱｸｽﾙNo.以前: S073676, Y106210
[101]
4WD 車両にのみ適用、OBERAIGNER 社
[412]
今後入荷予定なし。セパレート・パーツを注文のこと
 		001
11 A 901 420 33 01
ブレーキ・キャリパ
左摩耗インジケータ装備、ライニング付き
TEVES,JURID

ﾌｯﾄﾉｰﾄ解説
[032]
ﾌﾛﾝﾄ･ｱｸｽﾙNo.以降: S073677, Y106210
[101]
4WD 車両にのみ適用、OBERAIGNER 社
[412]
今後入荷予定なし。セパレート・パーツを注文のこと
 		001
11 A 901 420 20 01
ブレーキ・キャリパ
右摩耗インジケータ装備、ライニング付き
TEVES,JURID

ﾌｯﾄﾉｰﾄ解説
[031]
ﾌﾛﾝﾄ･ｱｸｽﾙNo.以前: S073676, Y106210
[101]
4WD 車両にのみ適用、OBERAIGNER 社
[412]
今後入荷予定なし。セパレート・パーツを注文のこと
 		001
11 A 901 420 34 01
ブレーキ・キャリパ
右摩耗インジケータ装備、ライニング付き
TEVES,JURID

ﾌｯﾄﾉｰﾄ解説
[032]
ﾌﾛﾝﾄ･ｱｸｽﾙNo.以降: S073677, Y106210
[101]
4WD 車両にのみ適用、OBERAIGNER 社
[412]
今後入荷予定なし。セパレート・パーツを注文のこと
 		001
14 A 002 420 62 83
ブレーキ・キャリパ
右:ブレーキ･キャリアおよびブレーキ・ライニングなし
TEVES,JURID

ﾌｯﾄﾉｰﾄ解説
[032]
ﾌﾛﾝﾄ･ｱｸｽﾙNo.以降: S073677, Y106210
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		001
14 A 002 420 61 83
ブレーキ・キャリパ
左:ブレーキ･キャリアおよびブレーキ・キャリア非装備
TEVES,JURID

ﾌｯﾄﾉｰﾄ解説
[032]
ﾌﾛﾝﾄ･ｱｸｽﾙNo.以降: S073677, Y106210
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		001
17 A 000 421 04 06
サポート
ブレーキ・キャリパ、強化仕様

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500486SV FRONT AXLE,ALL-WHEEL
02I = 4,111
03I = 4,375
04I = 4,857
05I = 5,285
12I = 3,727
 		002
20 A 002 420 39 20
TS ブレーキ・パッド
TEVES,JURID

ﾌｯﾄﾉｰﾄ解説
[008]
注文の際、車両の製造メーカを確認                                               すること
[101]
4WD 車両にのみ適用、OBERAIGNER 社
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
26 A 000 421 59 91
スプリング
ブレーキ・パッド / ブレーキ・キャリパ
TEVES;TO 901 420 19 01,20 01

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		002
32 A 000 421 08 18
ピン

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		002
35 A 000 420 35 55
ベンチレーション・バルブ

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		001
38 A 000 420 00 76
TS スリーブ・インサート

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		001
41 A 901 540 00 17
センサ
ブレーキ・パッド摩耗インジケータ

♦ 以下から選択できます A 901 540 01 17

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		002
41 A 901 540 01 17
パッド摩耗センサ
ブレーキ・パッド摩耗インジケータ

♦ 以下から選択できます A 901 540 00 17

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		002
44 A 000 421 08 87
保護キャップ
ベンチレーション・バルブ
PERROT

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		001
47 A 001 420 23 83
DS ブレーキ・キャリパ
ブレーキ・キャリパ

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		001
53 N 910105 014005
6角ボルト
アクスルのブレーキ・キャリパ

ﾌｯﾄﾉｰﾄ解説
[101]
4WD 車両にのみ適用、OBERAIGNER 社
 		004
