Sprinterバン、ホイール・ベース 3550 mm、3.5 TO
903.462 => SPRINTER 310 D,312 D
M: 602980
GM: 711612
GA: 722375
VA: 730409, 730413
HA: 741408
LG: 763100
FH: 612700

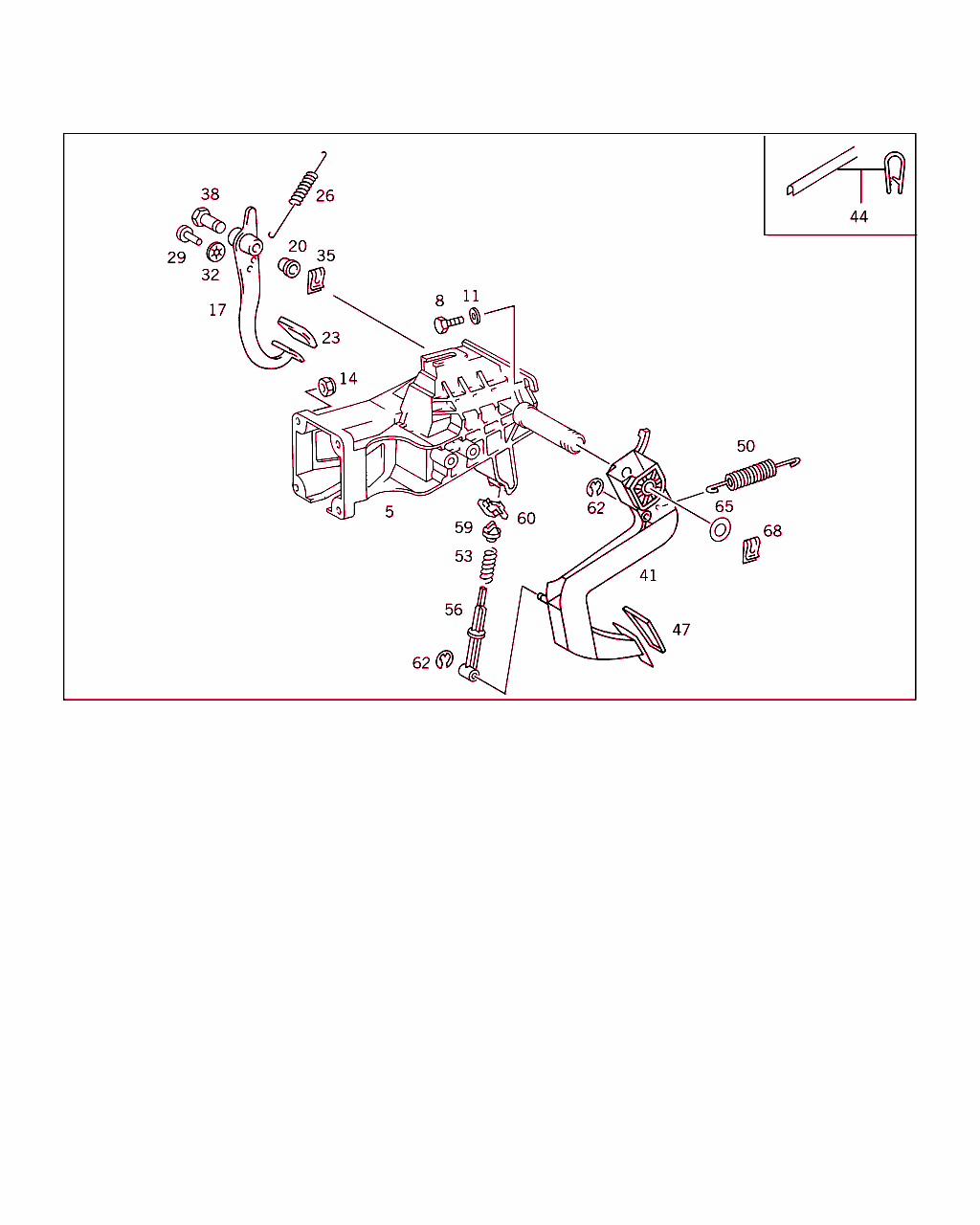

Schema

B29090000141.960827

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 901 290 04 19
ブラケット
ペダル・ユニット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500207SV ペダル・ホルダ・ブラケット
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
8 N 910106 008018
6角ボルト
ベアリング・ステップ / ファイヤ・ウォール
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500030SV ペダル・ブラケット固定部
01SV ATTACHMENT, PEDAL BRACKET
 		001
11 N 009021 008213
ウインドウ
ベアリング・ステップ / ファイヤ・ウォール

これに変更 N 000000 003250
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500030SV ペダル・ブラケット固定部
01SV ATTACHMENT, PEDAL BRACKET
 		001
11 N 000000 003250
ウインドウ
ベアリング・ステップ / ファイヤ・ウォール
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500030SV ペダル・ブラケット固定部
01SV ATTACHMENT, PEDAL BRACKET
 		001
14 N 913023 008003
ナット
ベアリング・ブラケットのブレーキ・ブースタ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500030SV ペダル・ブラケット固定部
01SV ATTACHMENT, PEDAL BRACKET
 		004
17 A 901 290 05 18
ブレーキ・ペダル

これに変更 A 901 290 09 18
• +001 A 638 292 00 82

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: P 694636
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		-
17 A 901 290 09 18
ペダル

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
P 694637
R 000001
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
20 A 110 291 05 50
ブッシュ

これに変更 A 124 292 00 50
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		-
20 A 124 292 00 50
マウント・ブッシュ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		002
23 A 319 292 00 82
カバー

これに変更 A 638 292 00 82
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		-
23 A 638 292 00 82
カバー
ブレーキ・ペダル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
26 A 901 993 08 10
スプリング
ブレーキ・ペダル

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: P 694636
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
26 A 901 993 12 10
スプリング
ブレーキ・ペダル

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
P 694637
R 000001
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
29 A 126 292 00 74
ピン
ブレーキ・ブースタに取り付けるブレーキ・ペダル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
32 N 912011 008000
ヒューズ
ブレーキ・ブースタに取り付けるブレーキ・ペダル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
35 A 000 994 11 51
ヒューズ
マウント・ブラケットに取り付けるブレーキ・ペダル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
38 A 901 294 04 74
ピン
マウント・ブラケットに取り付けるブレーキ・ペダル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500013SV ブレーキ・ペダル
01SV BRAKE PEDAL
 		001
41 A 901 290 19 16
クラッチ・ペダル
オーバ・センタ・ヘルパ・スプリング付き
M 111 / 0M 602
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
44 A 001 987 55 72
エッジガード

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		NB M
47 A 319 292 00 82
カバー
クラッチ・ペダル用
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
53 A 129 993 12 01
スプリング
(オーバ・センタ・ヘルパ・スプリング)
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
56 A 201 291 06 33
ロッド
(プッシュ・ロッド)
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
59 A 123 291 04 91
スプリング・プレート
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
60 A 901 988 05 78
クリップ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
62 N 006799 006003
ロック・ワッシャ
クラッチ・マスタ・シリンダをクラッチ・ペダルに
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
62 N 006799 006003
ロック・ワッシャ
クラッチ・ペダルのプッシュ・ロッド
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
65 A 115 291 00 76
ウインドウ
クラッチ・ペダルをマウント・ブラケットに
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
68 A 000 994 11 51
ヒューズ
クラッチ・ペダルをマウント・ブラケットに
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500010SV クラッチ・ペダル
01SV CLUTCH PEDAL
 		001 M
